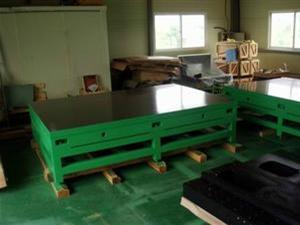

基礎(chǔ)平板的質(zhì)檢
基礎(chǔ)平板工作面應(yīng)采用刮削工藝,對于"3"級平板工作面也可以采用刨削工藝,刨削工作表面的表面粗糙度按輪廓算術(shù)平均偏差Ra值應(yīng)不大于5um.基礎(chǔ)平板的質(zhì)檢：
1.基礎(chǔ)平板工作表面不應(yīng)有銹跡,、劃痕、碰傷及其他影響使用的外觀缺陷,。
2.基礎(chǔ)平板工作表面不應(yīng)有砂孔,、氣孔、裂紋,、夾渣及縮松等鑄造缺陷,。各種鑄造表面應(yīng)_型砂、且表面平整，涂漆牢固,。各棱邊應(yīng)修鈍,。在精度等級低于“00”級的平板工作面上，對于直徑15mm的砂孔允許用相同的材料堵塞,，其硬度應(yīng)低于周圍材料的硬度。在工作面上堵塞的部位應(yīng)不多于四處,，其相互之間的距離應(yīng)不小于80mm,。
3.在基礎(chǔ)平板的相對兩個(gè)側(cè)面上，應(yīng)設(shè)置有安裝手柄,、吊環(huán)等吊裝設(shè)施的螺紋孔或圓柱孔,。設(shè)計(jì)吊裝位置時(shí)應(yīng)考慮盡量減少因吊裝而引起的變動。

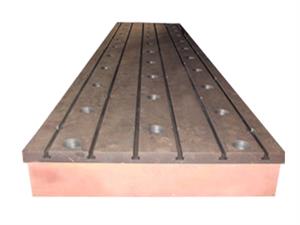

4.根據(jù)用戶要求,，在板工作面上設(shè)置螺紋孔或溝槽后,，這些部位不應(yīng)出現(xiàn)高于工作面的凸起現(xiàn)象。
5.基礎(chǔ)平板工作面應(yīng)采用刮削工藝,，對于"3"級平板工作面也可以采用刨削工藝,，刨削工作表面的表面粗糙度按輪廓算術(shù)平均偏差Ra值應(yīng)不大于5um
6.基礎(chǔ)平板工作面的硬度應(yīng)為HB 170-220。
7.基礎(chǔ)平板應(yīng)采用_細(xì)顆料的灰口鑄鐵或合金鑄鐵制造,。
8.基礎(chǔ)平板應(yīng)經(jīng)過穩(wěn)定性處理和去磁,。基礎(chǔ)平板平面度：可分實(shí)驗(yàn)室級（Reference）、校驗(yàn)級（Master）,、工具室級（Working）三級.
