鴻信德三維組合焊接工作臺臺面采用帶孔格板形式，孔徑有D28和D16兩個系列,。在高精度的臺面上,，每隔100mm均布D28的圓孔或每隔50mm均布D16的圓孔，這

些孔可用于拼接各種功能的定位模塊和夾具,。各種功能模塊除臺面外,，還有定位塊，直角塊,，立柱,，任意角度調整，V形塊,，銷栓,，各類快速夾具，間隙調整片及各種輔助模塊,。模塊的設計構思巧妙,，可以進行各種組合和反復應用。

用于模塊之間互相緊固連接的銷栓,，內部采用三個同心鋼珠。銷栓松開時,，鋼珠退入銷栓內,，此時銷栓可方便地插入模塊的孔內。當用手逐漸擰緊時,，三個鋼珠逐漸彈出,，自動對中并夾緊模塊。用扳手扳緊后,，其對模塊的夾緊力可達5噸,，剪切力可達25噸。

這種組合夾具的突出優點是：

1）模塊化：所有組件分門別類,，進行了標準化和系列化,，互相匹配。選用_少的模塊,，_可以實現各種快速定位和夾緊的功能,。

2）柔性化：拼裝方式多樣，用戶只要充分發揮想象力，幾乎可達到_專用夾具同樣的定位和夾緊功能,。拼裝快速,，裝拆方便；工作臺面可以根據工件形狀,、大小進行拼裝組合,。臺面上的刻度和模塊尺寸的設計，使操作工人不用量具_可以根據工件尺寸迅速搭出所需要的工裝,。

3）高精度：工作臺面和各種功能模塊上每隔50或100mm配套的D16或D28的圓孔,，任意孔的孔間距尺寸公差小于0.02mm，這種精度將會反映在用戶所加工的產品中,。所以,，也有用戶將此工作臺用作檢具的基準平臺。

4）_設計：各功能模塊中有不少是_產品,，如模塊間連接采用的銷栓,，為防止工件在夾緊過程中移位而特殊設計的帶補償?shù)膹椥詩A具等。

5）三維立體設計：模塊中的立柱,，直角塊可用于向三維空間拼接,，便于生產各類立體構件。

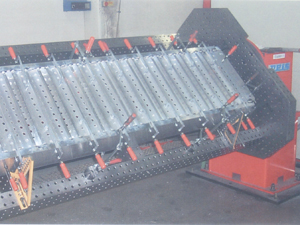

有了這種組合焊接工作臺,，對于不斷重復設計工裝的用戶來說,，_可大大節約重復投資耗費在工裝上的設計制作時間和資金。用戶可根據需要快速拼接出不同要求的工裝,，_像兒童玩拼裝式玩具一樣,。這種三維柔性工裝可用于汽車制造行業，工程機械行業,，鋼結構生產行業,，扳金加工行業，自行車（摩托車）制造行業,，與焊接機器人或?qū)Ｓ煤笝C配套等等,。如：鴻信德公司在汽車模具和檢具上的應用；Liebherr和MAN公司在生產工程車輛和機械中應用鴻信德工裝,焊接拼裝底盤和車架,；SchwingStetter公司應用鴻信德工裝生產攪拌車和建筑機械,；用鴻信德工作臺作為Trumpf公司的激光焊接和切割設備的工作平臺。當然,，作為日常工作必不可少的輔助工具,，siegmund產品更廣泛地應用在各種焊接場合中。
